لا تقبل بالأقل: الخزانات والمفاتيح الكهربائية القابلة للسحب من المستوى المنخفض.

يعتمد توزيع الطاقة الموثوق به على ما هو أكثر من الخزانة نفسها. في المبنى التجاري أو المصنع أو غرفة المرافق، يجب أن تدعم مجموعة المفاتيح الكهربائية الأحمال اليومية والصيانة المخططة والتغييرات المستقبلية دون إنشاء عمل غير ضروري لفريق التشغيل. وهذا هو المكان الذي يمكن أن توفر فيه المفاتيح الكهربائية والخزائن القابلة للسحب ذات الجهد المنخفض حلاً عمليًا. يسمح التصميم القابل للسحب للوحدة الوظيفية بالتنقل بين مواقع الخدمة والاختبار والمواقع المعزولة، مع مراعاة تصميم المعدات وإجراءات سلامة الموقع. وهذا يمنح موظفي الصيانة طريقة أوضح لفحص المعدات أو اختبارها أو استبدالها. ## إجابة عملية لتحديات الصيانة يمكن أن تتطلب المعدات المثبتة عمليات إيقاف تشغيل أطول عندما يحتاج الكسارة أو وحدة التغذية إلى الاهتمام. يمنح الترتيب القابل للسحب المشغل مزيدًا من التحكم في منطقة العمل. ألقي نظرة على القيمة في ثلاثة أجزاء: - سهولة الوصول إلى الوحدات الوظيفية المحددة - الفصل الواضح بين أوضاع التشغيل - تخطيط أفضل للفحص والاستبدال لا تزال الخزانة بحاجة إلى العزل الصحيح وإجراءات القفل والموظفين المدربين. إن الآلية القابلة للسحب لا تحل محل ممارسات العمل الآمنة. وهو يدعمهم عندما يتم تصميم النظام الكامل واستخدامه بشكل صحيح. ## اختر الخزانة المحيطة بالحمل. يبدأ كل مشروع بالبيانات الكهربائية. يجب على فريق التصميم مراجعة: - التيار المقنن - متطلبات تحمل ماس كهربائى - تفاصيل وحدة التغذية الواردة والصادرة - ظروف بدء تشغيل المحرك - مساحة لإدخال الكابل وإنهائه - احتياجات الفصل الداخلي - وظائف الحماية والقياس - المساحة المتاحة للتشغيل والصيانة قد يحتاج مركز البيانات إلى عدة مغذيات صادرة مع المراقبة والحماية الانتقائية. قد يحتاج خط التصنيع إلى وحدات تحكم في المحرك يمكن فحصها دون إزعاج الدوائر غير المرتبطة. قد يركز المبنى التجاري بشكل أكبر على التصميم المدمج، ووضع العلامات الواضحة، واتصالات الكابلات التي يمكن الوصول إليها. الخزانة اليمنى ليست ببساطة أكبر خزانة. إنه الذي يناسب الواجبات الكهربائية ومساحة التثبيت وطريقة التشغيل وخطة الخدمة. ## ما أقوم بفحصه في النظام القابل للسحب: يجب أن تغطي المراجعة المفيدة التجميع الكامل بدلاً من التركيز فقط على الكسارة. ### التشغيل الميكانيكي يجب أن تتحرك الشاحنة أو الوحدة القابلة للسحب بسلاسة بين مواقعها المحددة. يجب أن تساعد الأقفال الميكانيكية في منع التشغيل غير الصحيح، بناءً على تصميم الشركة المصنعة. ### التوصيلات الكهربائية يجب أن تتوافق التوصيلات الأولية والثانوية مع وظائف التيار والحماية والتحكم والاتصال المطلوبة. كما يجب أن يتناسب نظام الاتصال مع العدد المتوقع من دورات التشغيل. ### الحماية والتحكم يجب أن يعمل مرحل الحماية وقاطع الدائرة والصمام وجهاز القياس ودائرة التحكم كنظام واحد. يجب مراجعة الإعدادات وفقًا لدراسة تنسيق المشروع وخطة التشغيل. ### الأداء الحراري تأتي الحرارة من قضبان التوصيل والقواطع ووصلات الكابلات والمكونات الأخرى. يجب أن يأخذ تصميم الخزانة في الاعتبار التصنيف الحالي ودرجة الحرارة المحيطة والتهوية وترتيب العلبة وأنماط التحميل. ### وضع العلامات والتوثيق تعمل الملصقات الواضحة على تقليل الارتباك أثناء التشغيل. تساعد الرسومات ومخططات الأسلاك وسجلات الاختبار وتفاصيل قطع الغيار فريق الموقع على إدارة المعدات بعد التثبيت. ## مثال مشروع شائع لنأخذ بعين الاعتبار مصنعًا به عدة خطوط إنتاج وغرفة توزيع مشتركة للجهد المنخفض. وحدة تغذية واحدة توفر خط تعبئة، وأخرى تخدم نظام الضاغط، ووحدات تغذية أخرى تدعم الإضاءة والمعدات المساعدة. من خلال ترتيب مناسب قابل للسحب، يمكن لفريق الصيانة عزل الوحدة التي تخدم الضاغط مع الحفاظ على وحدات التغذية الأخرى قيد التشغيل، بشرط أن يسمح تكوين النظام وإجراءات السلامة بذلك. ويمكن للفريق اختبار الوحدة التي تمت إزالتها وفحص التوصيلات وإعادتها إلى الخدمة بعد إجراء الفحوصات المطلوبة. لا يؤدي هذا الأسلوب إلى إزالة وقت التوقف عن العمل من كل مهمة. يمكن أن يجعل عملية إيقاف التشغيل أكثر تركيزًا وأسهل في التخطيط. يكون هذا الاختلاف مهمًا عندما يعتمد الإنتاج على عدة أحمال مستقلة. ## تخطيط الخزانة قبل الإنتاج عادةً ما يتبع المشروع السلس مسارًا واضحًا: 1. مشاركة الرسم التخطيطي ذو السطر الواحد وجدول التحميل. 2. تأكد من مستوى التيار والخطأ المقدر. 3. تحديد عدد ونوع الوحدات القابلة للسحب. 4. حدد وظائف الحماية والقياس والتحكم والاتصالات. 5. تحقق من أبعاد الخزانة، ومسارات الكابلات، ومساحة الوصول. 6. مراجعة الترتيب العام ورسومات التوصيلات. 7. تأكيد متطلبات التفتيش واختبار المصنع. 8. إعداد وثائق التثبيت والتشغيل والصيانة. يجب على فريق المشروع أيضًا التأكد من المعايير ووثائق الاعتماد التي تنطبق على التثبيت. قد تكون المواصفة القياسية IEC 61439 ذات صلة بمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض، ولكن يجب التحقق من الإصدار المطبق والاختبارات ومتطلبات المشروع قبل المواصفات. ## تفاصيل التصميم التي تؤثر على الاستخدام اليومي يمكن للقرارات الصغيرة أن تشكل تجربة المشغل. من السهل فهم الخزانة التي تحتوي على تعريف واضح للمرحلة، وملصقات وحدة التغذية القابلة للقراءة، وتخطيط الوحدة المنطقية أثناء العمل الروتيني. يمكن أن تؤدي المساحة المخصصة لثني الكابل وإنهائه إلى تقليل صعوبة التثبيت. يمكن أن يساعد الوصول للفحص الفنيين على إكمال عمليات الفحص دون إزالة الأجزاء غير ذات الصلة. بيئة التشغيل مهمة أيضًا. قد يؤثر الغبار والرطوبة والحرارة والهواء المسبب للتآكل والاهتزاز والوصول المحدود للغرفة على العلبة والمكونات الداخلية وخطة الخدمة. الخزانة المختارة لغرفة كهربائية داخلية نظيفة قد لا تناسب منطقة صناعية دون حماية إضافية. وجهة نظري بسيطة: يجب الحكم على الحكومة القابلة للانسحاب من خلال مدى دعمها لعملية العمل برمتها. الأداء الكهربائي مهم. وكذلك الأمر بالنسبة للوصول والتوثيق ودعم الخدمة والتوافق مع عادات فريق الموقع. ## المواصفات الأفضل تبدأ بالأسئلة قبل اختيار المورد أو الطراز، اسأل: - ما هي الأحمال التي ستخدمها الخزانة؟ - ما هي المغذيات التي تحتاج إلى وحدات قابلة للسحب؟ - كم مرة سيتم فحص الوحدات أو استبدالها؟ - ما هو مستوى الخطأ الذي يجب أن يتحمله التجميع؟ - ما هو نظام الاتصالات الذي سيتم ربطه بشبكة المبنى أو المصنع؟ - ما هي مساحة الصيانة المتاحة؟ - ما هي قطع الغيار التي يجب أن تبقى في الموقع؟ - ما هي الاختبارات والمستندات المطلوبة قبل التسليم؟ تعمل الإجابات الواضحة على تقليل التغييرات أثناء التصنيع وتساعد في الحفاظ على توافق المشروع مع احتياجاته التشغيلية. يمكن أن تدعم المفاتيح الكهربائية والخزائن القابلة للسحب ذات الجهد المنخفض عملية صيانة أنظف، وإدارة أكثر وضوحًا لوحدة التغذية، وتخطيط توزيع مرن. تعتمد النتيجة على التقييمات الصحيحة والحماية المناسبة وتصميم التجميع السليم والتشغيل المنضبط. عندما أقوم بتقييم هذا النوع من المعدات، لا أنظر إلى الخزانة كمنتج مستقل. ألقي نظرة على كيفية تركيبه وتشغيله وفحصه وصيانته طوال فترة خدمته.

عندما تحتاج المنشأة إلى توزيع مستقر للطاقة، يجب على الخزانة أن تفعل أكثر من مجرد حمل القواطع وقضبان التوصيل. يجب أن يدعم التشغيل الآمن والصيانة البسيطة والعزل الواضح للأخطاء والأداء الثابت في ظل الأحمال المتغيرة. كثيرا ما أرى نفس المخاوف من مديري المصانع ومقاولي الكهرباء: - يستغرق فحص الخزانة وقتًا طويلاً. - وجود خلل في وحدة تغذية واحدة يؤثر على عدد من المعدات أكثر من المتوقع. - يجب أن يعمل موظفو الصيانة بالقرب من المكونات الحية. - التوسع المستقبلي يترك مساحة صغيرة للدوائر الجديدة. - عدم مطابقة مواصفات المنتج لظروف الجهد أو التيار أو الدائرة الكهربائية بالموقع. يمكن للخزانة القابلة للسحب ذات الجهد المنخفض معالجة هذه المخاوف عند اختيارها وتكوينها للتطبيق الفعلي. ## كيف يدعم التصميم القابل للسحب التشغيل اليومي تستخدم الخزانة القابلة للسحب وحدات وظيفية قابلة للإزالة، مثل وحدات التغذية أو وحدات التحكم في المحركات. يمكن نقل هذه الوحدات بين أوضاع التشغيل والاختبار والعزل والسحب، اعتمادًا على تصميم الخزانة. يمنح هذا الترتيب المشغلين مزيدًا من التحكم أثناء أعمال الفحص والخدمة. يمكن عزل وحدة التغذية دون إغلاق كل دائرة في التشكيلة. تعتمد طريقة التشغيل الدقيقة على هيكل المعدات، ونظام التشابك، وإجراءات الموقع. بالنسبة لي، القيمة الأساسية ليست كلمة "قابل للسحب". تأتي القيمة من كيفية فصل التصميم للدوائر، ودعم الوصول الآمن، وتقليل الانقطاعات غير الضرورية. ## الحماية لأنواع الأحمال المختلفة قد يقوم نظام توزيع الجهد المنخفض بتزويد المحركات أو المضخات أو الإضاءة أو معدات التدفئة والتهوية وتكييف الهواء (HVAC) أو خطوط الإنتاج أو خدمات غرفة البيانات. يمكن أن يكون لكل حمل تيار بدء مختلف ونمط تشغيل واحتياجات حماية مختلفة. قد تشتمل الخزانة المناسبة على ما يلي: - قواطع دوائر الهواء للداخلين الرئيسيين وحماية قسم الناقل - قواطع دوائر مقولبة لوحدات التغذية الصادرة - وحدات حماية المحرك للمضخات والمراوح والضواغط - الموصلات ومرحلات التحميل الزائد لبدء تشغيل المحرك - أجهزة الحماية من زيادة التيار حيث يتطلب التثبيت ذلك - معدات قياس بيانات التيار والجهد والطاقة والطاقة - مرحلات الحماية لمغذيات مختارة أو الأحمال الحرجة يجب أن تتوافق الخزانة مع الدراسة الكهربائية، وليس اختيارها من المظهر وحده. التيار المقنن، وسعة تحمل الدائرة القصيرة، وارتفاع درجة الحرارة، وشكل العلبة، وإدخال الكابل، والتنسيق بين أجهزة الحماية كلها تؤثر على الأداء. ## مثال عملي من موقع إنتاج لنأخذ بعين الاعتبار مصنعًا لتجهيز الأغذية يحتوي على ضواغط تبريد، وناقلات، وآلات تعبئة، ومناطق غسيل. يجب ألا يؤدي وجود خطأ في وحدة تغذية ناقلة واحدة إلى إزالة الطاقة من نظام التبريد. يمكن للترتيب القابل للسحب فصل وحدات التغذية الرئيسية والسماح للفنيين بعزل قسم واحد للخدمة. قد تستخدم دائرة التبريد الحماية والمراقبة الخاصة بها، بينما تستخدم وحدات التغذية الحركية الإعدادات التي تتوافق مع طريقة البدء الخاصة بها. النتيجة تعتمد على الهندسة الصحيحة. الخزانة نفسها لا تزيل كل المخاطر الكهربائية. تظل إعدادات الحماية وحجم الكابل والتأريض وجودة التثبيت وإجراءات التشغيل جزءًا من النظام. ## ما أتحقق منه قبل اختيار الخزانة أفضل جمع بيانات الموقع قبل مقارنة النماذج. يؤدي هذا إلى تجنب اختيار خزانة تبدو مناسبة ولكنها لا تلبي شروط المشروع. ### 1. التحقق من التقييمات الكهربائية: - جهد النظام وتردده - تيار قضيب التوصيل الرئيسي - تقييمات الدخل والمغذي - تيار الدائرة القصيرة عند نقطة التثبيت - عدد الدوائر الخارجة - طريقة تشغيل المحرك - السعة الاحتياطية المطلوبة تستحق قيمة الدائرة القصيرة الاهتمام الدقيق. قد تظل الخزانة ذات التصنيف الحالي المناسب غير مناسبة إذا كان معدل الصمود القصير أو معدل الصمود الأقصى لا يتطابق مع دراسة النظام. ### 2. قم بمراجعة بيئة التثبيت قد تتطلب غرف التبديل الداخلية والمحطات الفرعية الخارجية وأرضيات الإنتاج ومناطق المرافق ترتيبات حاوية مختلفة. المراجعة: - درجة الحرارة المحيطة - الرطوبة والغبار - التعرض للماء - المواد المسببة للتآكل - التهوية - المساحة الأرضية المتاحة - توجيه الكابل - الوصول للرفع والصيانة قد تحتاج الخزانة المثبتة بالقرب من معدات الغسيل إلى طريقة إغلاق وختم مختلفة عن تلك المستخدمة في غرفة كهربائية جافة. ### 3. حدد مواقع التشغيل اسأل عن كيفية استخدام المشغلين وفرق الصيانة للمعدات. قد يتطلب المشروع مواقع التشغيل والاختبار والعزل والسحب. يجب أن تمنع الأقفال الميكانيكية والكهربائية الحركة غير الآمنة أو إجراءات التبديل غير الصحيحة. تساعد مؤشرات الموضع الواضحة على تقليل الارتباك أثناء الصيانة. يجب أن تسمح تصميمات الأبواب أيضًا بالفحص والتشغيل دون التعرض غير الضروري للأجزاء النشطة. ### 4. مراقبة الخطة والاتصال تحتاج العديد من المرافق إلى ما هو أكثر من حماية الدائرة. وقد يحتاجون أيضًا إلى سجلات الطاقة أو مراقبة الأحمال أو إشارات الإنذار أو الاتصال بنظام إدارة المبنى أو التحكم الصناعي. تشمل الوظائف المحتملة ما يلي: - عدادات التيار والجهد الرقمية - قياس معامل القدرة والطاقة - التغذية الراجعة لحالة القاطع - إشارات الرحلة والإنذار - مراقبة درجة الحرارة - الاتصال من خلال بروتوكول صناعي محدد يجب أن تعكس قائمة المراقبة حاجة تشغيل واضحة. تعمل الأجهزة الإضافية على زيادة التكلفة وأعمال الأسلاك والصيانة. ### 5. تأكيد الوصول إلى الصيانة يوفر التخطيط الجيد للفنيين مساحة كافية لفحص نهايات الكابلات وسحب الوحدات واختبار دوائر التحكم واستبدال أجهزة الحماية. ألقي نظرة على موقع أسلاك التحكم ومقصورات قضبان التوصيل وغرف الكابلات والوحدات القابلة للإزالة. يجب أن تظل الملصقات قابلة للقراءة بعد التثبيت. يمكن أن تدعم مساحات التغذية الاحتياطية التغييرات اللاحقة، بشرط أن يسمح لها التصميم الحراري وقضيب التوصيل. ## أهمية التنسيق لا تستطيع الخزانة حماية النظام بشكل جيد إذا كان تنسيق أجهزة الحماية سيئًا. قد يحتاج فريق المشروع إلى مراجعة التنسيق الانتقائي، والحماية الاحتياطية، وتيار بدء تشغيل المحرك، وطاقة الفلاش القوسي وفقًا للمتطلبات المحلية. يجب أن تستخدم دراسة الحماية نماذج الكسارة الفعلية والإعدادات المخططة للخزانة. قد لا تعكس القيم العامة التثبيت النهائي. يجب على المهندسين الكهربائيين المؤهلين التأكد من عملية التصميم والتركيب والاختبار والتشغيل. ويجب أيضًا التحقق من المعايير المحلية ومواصفات المشروع قبل طلب المعدات. ## اختيار المورد عادةً ما أطلب من المورد تقديم أكثر من كتيب المنتج. قد تتضمن المستندات المفيدة ما يلي: - رسومات الترتيب العامة - دعم المخطط أحادي الخط - أوراق البيانات الفنية - سجلات الاختبار الروتيني - تفاصيل جهاز الحماية - معلومات العلبة والمواد - تعليمات التثبيت والصيانة - معلومات قطع الغيار - تفاصيل دعم التشغيل تساعد الاستجابة الواضحة في الكشف عما إذا كان المورد يفهم التطبيق. كما أنه يقلل من التغييرات أثناء إنتاج اللوحة وتركيب الموقع. تعمل القوة والحماية معًا في خزانة قابلة للسحب ذات جهد منخفض. يحافظ التصميم الصحيح على تنظيم الدوائر، ويمنح فرق الصيانة خيارات عزل أفضل، ويدعم التوزيع الموثوق به عبر المرافق كثيرة المتطلبات. تأتي النتيجة الأقوى من مطابقة الخزانة لجدول التحميل ومستوى الخطأ والبيئة ودراسة الحماية وخطة الخدمة. تؤدي عملية الاختيار الدقيقة إلى إنشاء نظام يسهل تشغيله وصيانته دون تقديم مطالبات لا يمكن للمعدات دعمها.

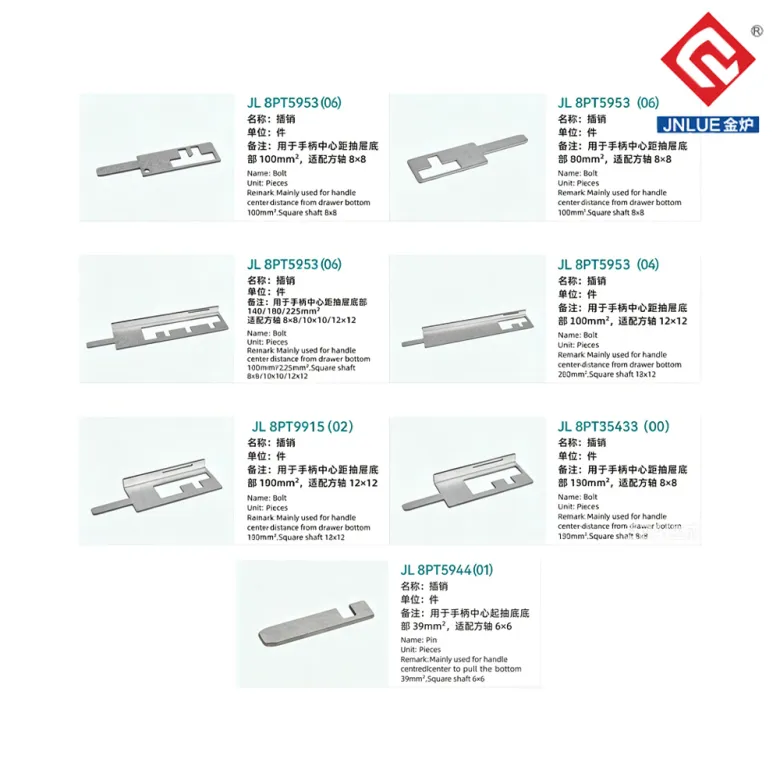

غالبًا ما تواجه أنظمة الطاقة ذات الجهد المنخفض نفس ضغط التشغيل: يجب أن تدعم المعدات الإنتاج اليومي، ومع ذلك لا يمكن لأعمال الصيانة أن تؤدي إلى توقف غير ضروري. قد تتطلب لوحة المفاتيح الثابتة إيقاف تشغيل أطول عندما تحتاج وحدة التغذية إلى الخدمة. يمكن أن يؤدي ضعف الوصول أيضًا إلى زيادة وقت العمل وزيادة فرصة حدوث أخطاء في الأسلاك. توفر مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض طريقة عملية لإدارة هذه المهام. يمكن لكل وحدة وظيفية التنقل بين أوضاع التشغيل والاختبار والعزل، اعتمادًا على تصميم مجموعة المفاتيح الكهربائية. يمنح هذا الترتيب المشغلين مزيدًا من التحكم في الفحص والاختبار والاستبدال وعزل الدائرة. إنني ألقي نظرة على المفاتيح الكهربائية القابلة للسحب من خلال احتياجات الأشخاص الذين يستخدمونها كل يوم: الكهربائيون، وفرق الصيانة، ومديرو المرافق، ومشغلو الإنتاج. القيمة الأساسية ليست كلمة "قابل للسحب". تأتي القيمة من كيفية تعامل النظام الكامل مع عمل الخدمة والحماية والمساحة والتغييرات المستقبلية. يشتمل حل مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض عادةً على ما يلي: - قاطع الدائرة الكهربائية أو وحدات التغذية القابلة للسحب - قضبان التوصيل الرئيسية والتوصيلات الصادرة - الأقفال الميكانيكية - المصاريع التي تساعد على تغطية الاتصالات المباشرة عند إزالة الوحدة - مؤشرات الموضع الواضحة - أجهزة الحماية والقياس - واجهات التحكم في الأسلاك والاتصالات - مقصورات الكابلات المناسبة لتخطيط وحدة التغذية المحددة - أقسام الغلاف المصممة للوصول والفحص، يربط موضع التشغيل الوحدة بالدائرة الرئيسية. يسمح موضع الاختبار بفحص وظائف التحكم بينما تظل نقاط اتصال الطاقة الرئيسية معزولة، وفقًا لتصميم المعدات. يفصل الوضع المنفصل أو المعزول الوحدة عن دائرة الطاقة لأعمال الخدمة. وينبغي وضع علامة واضحة على هذه المواقف. يجب أن تكون آلية الحركة سهلة الفهم. لا ينبغي أن يحتاج الفني إلى تخمين ما إذا كانت الوحدة متصلة أو قيد الاختبار أو معزولة. يعد الوصول إلى الصيانة مصدر قلق رئيسي للعديد من المستخدمين. إذا احتاجت إحدى وحدات التغذية إلى الفحص، فقد يسمح التصميم القابل للسحب للفريق بإزالة تلك الوحدة دون إخراج لوحة المفاتيح بأكملها من الخدمة. تعتمد خطة إيقاف التشغيل الفعلية على ترتيب النظام ونوع التحميل وتصميم شريط التوصيل وإجراءات السلامة وقواعد الموقع المحلية. هذا لا يعني أنه يمكن إكمال كل مهمة دون انقطاع. قد يظل فحص شريط التوصيل الرئيسي، أو تغيير إعداد الحماية، أو العمل داخل قسم مباشر يتطلب إيقاف تشغيل مخطط له. التوثيق الواضح يحافظ على دقة التوقعات. يحتاج اختيار الحماية أيضًا إلى اهتمام وثيق. قد تستخدم مجموعة المفاتيح الكهربائية قواطع الدائرة الهوائية، أو قواطع الدائرة المقولبة، أو أجهزة حماية المحرك، أو معدات التغذية الأخرى. يجب أن يتطابق الجهاز المحدد مع: - التيار المقنن - متطلبات تحمل ماس كهربائى - قدرة الكسر - نوع الحمل - ظروف بدء تشغيل المحرك - متطلبات الانتقائية - ترتيب التأريض - درجة الحرارة المحيطة - حجم الكابل وطريقة الإنهاء على سبيل المثال، قد تحتاج وحدة تغذية المحرك في محطة معالجة المياه إلى حماية تتعامل مع عمليات التشغيل المتكررة وظروف التحميل المتغيرة. وحدة تغذية الإضاءة في مبنى تجاري لها نمط عمل مختلف. يمكن أن يؤدي استخدام نفس التكوين لكلتا الدائرتين إلى ضعف تنسيق الحماية أو تكلفة غير ضرورية. أوصي بالبدء بقائمة التحميل بدلاً من حجم الخزانة. توضح قائمة التحميل عدد وحدات التغذية المطلوبة، والدوائر المهمة، والأحمال التي قد تتوسع، وأين تكون المراقبة مفيدة. كما أنه يساعد فريق التصميم على تخطيط الوحدات الاحتياطية القابلة للسحب أو المقصورات المحجوزة. يمكن أن تتبع مراجعة بسيطة للمشروع هذا التسلسل: 1. قم بتسجيل بيانات التوريد الواردة ومستوى الخطأ. 2. تجميع الدوائر الصادرة حسب نوع الحمل وأولوية الخدمة. 3. تحديد تقديرات التيار وأجهزة الحماية المطلوبة. 4. تأكد من إدخال الكابل ومساحة الإنهاء واتجاه التثبيت. 5. حدد ميزات التشغيل والاختبار والعزل المطلوبة. 6. التحقق من سعة قضيب التوصيل وبيانات ارتفاع درجة الحرارة. 7. مراجعة متطلبات الفصل الداخلي والوصول. 8. تخطيط التخطيط والقياس والإنذار ونقاط الاتصال. 9. تحقق من أبعاد اللوحة مقارنة بالغرفة المتاحة. 10. إعداد وثائق الفحص والاختبار والصيانة. يمكن أن تصبح مساحة اللوحة مشكلة في المشاريع التي تبدأ بقائمة قصيرة من المعدات. تحتاج الوحدات القابلة للسحب إلى مساحة لقضبان التوجيه وأنظمة الاتصال ومقابض التشغيل والوصول إلى الكابلات وحركة الخدمة. تحتاج المجموعة أيضًا إلى مساحة للأبواب والتهوية والرفع والوصول الآمن للعمل. قد يبدو التصميم المدمج جذابًا على الرسم، ولكنه قد يؤدي إلى إبطاء عملية الصيانة إذا كانت حجرة الكابلات ضيقة جدًا أو إذا لم يكن من الممكن صيانة وحدتين متجاورتين بشكل مريح. أفضل مراجعة مسار الخدمة في مرحلة التصميم. السؤال بسيط: هل يستطيع الفني إزالة الوحدة وفحصها واختبارها وإعادة تركيبها دون نقل المعدات غير المرتبطة بها؟ يمكن رؤية نمط المشروع المشترك في منشأة تصنيع صغيرة. يستخدم المصنع العديد من وحدات التغذية الحركية ولا يمكنه إيقاف الإنتاج بالكامل بسبب خطأ واحد في وحدة التغذية. يمكن للترتيب القابل للسحب فصل وحدة التغذية المتضررة عن اللوحة، مع مراعاة نظام الحماية وإجراءات العزل الآمنة. يمكن لفريق الصيانة فحص الوحدة وفحص الأطراف واختبار أسلاك التحكم وإعادتها إلى الخدمة بعد الموافقة. النتيجة تعتمد على أكثر من مجلس الوزراء. تؤثر الإعدادات الصحيحة والأقفال المتداخلة التي تم اختبارها وقطع الغيار المناسبة والموظفين المدربين وإجراءات التبديل الواضحة على أداء النظام. تستحق ميزات السلامة نفس الاهتمام الذي تحظى به التقييمات الكهربائية. يمكن أن تساعد الأقفال الميكانيكية في منع الحركة غير الصحيحة للوحدة. يمكن أن تقلل المصاريع من التعرض للاتصالات الحية عند سحب وحدة التغذية. يمكن لترتيبات الأبواب التحكم في الوصول إلى الأجزاء الداخلية. يجب التحقق من هذه الميزات أثناء فحص المصنع وتشغيل الموقع. يجب أن تغطي التوثيق ما يلي: - رسومات الترتيب العام - الرسوم البيانية أحادية الخط - مخططات الدوائر - إعدادات الحماية - جداول الكابلات - خطط المحطات الطرفية - تعليمات التشغيل - إرشادات الصيانة - سجلات اختبار المصنع - سجلات اختبار الموقع - معلومات قطع الغيار يجب أيضًا تحديد المعايير قبل التصنيع. تم تصميم العديد من مجموعات الجهد المنخفض والتحقق منها وفقًا لمتطلبات IEC 61439، بينما قد تتبع أجهزة التبديل معايير منتجات IEC ذات الصلة مثل IEC 60947. ويجب تأكيد الإصدار الصحيح ومواصفات المشروع ومتطلبات الموافقة المحلية من قبل الفريق الهندسي المسؤول. يجب على المورد تقديم بيانات فنية واضحة بدلاً من بيانات الأداء العامة. اطلب التيار المقنن، وتيار الصمود لفترة قصيرة، وتيار الصمود الأقصى، وشكل الفصل الداخلي، وتقييم العلبة، والتحقق من ارتفاع درجة الحرارة، وبيانات التحمل الميكانيكية، وتفاصيل جهاز الحماية. قد تدعم وظائف الاتصال سجلات مراقبة الطاقة وصيانتها. يمكن أن يُظهر القياس تيار وحدة التغذية والجهد والطاقة واستخدام الطاقة عندما تدعم الأجهزة المحددة هذه الوظائف. ينبغي التعامل مع الاتصالات كجزء من تصميم النظام. يحتاج تخطيط عنوان الشبكة واختيار البروتوكول واختبار الإشارة وضوابط الأمن السيبراني إلى مراجعة مبكرة. تعد التغييرات المستقبلية سببًا آخر للنظر في تكوين قابل للسحب. قد يضيف المصنع محركًا أو مضخة أو خط إنتاج بعد عدة سنوات من التثبيت الأصلي. يمكن أن تجعل الأقسام المحجوزة التعديل اللاحق أسهل، على الرغم من أن تصنيف الدائرة القصيرة المتوفر، وسعة شريط التوصيل، وتبديد الحرارة، والمساحة المادية لا تزال بحاجة إلى التحقق. لن أختار المفاتيح الكهربائية القابلة للسحب فقط لأنها تبدو أكثر تقدمًا. سأختاره عندما يحتاج الموقع إلى استبدال وحدة التغذية بشكل أسهل، أو عزل أكثر وضوحًا، أو تقليل انقطاع الخدمة، أو طريقة منظمة لإدارة الأحمال المهمة. يوازن الحل الصحيح بين احتياجات التشغيل والسلامة والوصول إلى الصيانة والتقييمات الكهربائية ومساحة التثبيت والميزانية. عادةً ما تكشف قائمة التحميل التفصيلية ومراجعة الصيانة العملية ما إذا كانت مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض تناسب المشروع. بالنسبة للمنشآت التي تعتمد على توزيع الطاقة المتحكم فيه، فإن التصميم الأقوى هو الذي يستطيع الفنيون فهمه واختباره وصيانته وتوثيقه دون أي ارتباك. يبدأ الأداء بقرارات هندسية سليمة ويستمر من خلال التشغيل والتدريب والفحص الروتيني. هل أنت مهتم بمعرفة المزيد عن اتجاهات الصناعة وحلولها؟ اتصل بـ Cheng Lanying: 779527730@qq.com/WhatsApp +8618758776559.

مراجع اللجنة الكهروتقنية الدولية 2021 مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض الجزء 1 القواعد العامة اللجنة الكهروتقنية الدولية 2022 مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض الجزء 2 قواطع الدوائر اللجنة الكهروتقنية الدولية 2020 مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض الجزء 2 مجموعات المفاتيح الكهربائية وأجهزة التحكم اللجنة الكهروتقنية الدولية 2021 المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض الجزء الأول القواعد العامة بول جيل 2019 صيانة واختبار معدات الطاقة الكهربائية جون د ماكدونالد 2017 هندسة محطات الطاقة الكهربائية الفرعية
